Is teicneolaíocht ilphléacsála rannán tonnfhad é modúl CWDM OADM ABS de FOCC bunaithe ar TFF (scagaire scannáin tanaí), a bhfuil éagsúlacht de mhéideanna pacáiste agus roghanna tonnfhad aige; Sa chonair optúil tarchurtha, is féidir le OADM comharthaí WDM a uaslódáil agus a íoslódáil gan comhshó fhótaileictreach, agus tá sé ar cheann de na príomh-nóid i líonra optúil WDM. Is féidir le húsáid OADM a líonra a dhéanamh solúbtha, éasca a scála a uasghrádú agus a leathnú, agus úsáidtear go forleathan é i LAN, MAN, agus réimsí eile.

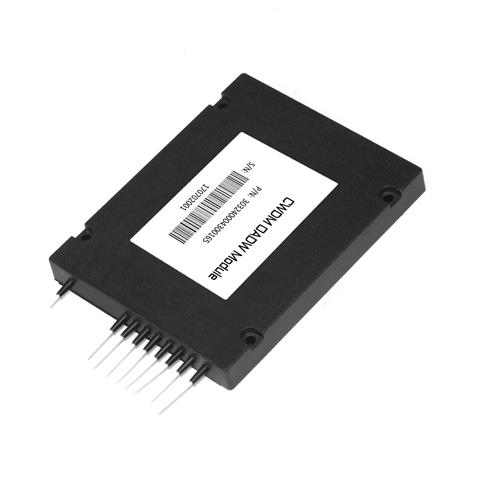

CWDM OADM Module1

Sonraíocht

Míreanna	Aonad	Modúl CWDM OAMDM
Cainéil	2007/20	1	2	4	8
Tonnfhad oibriúcháin	NMName	1260~1650 & 1460~1650
Banna tarchurtha	NMName	±6.5,±7.0,±7.5
Caillteanas isteach banna tarchurtha	dB	Níos lú ná nó cothrom le 1.0	Níos lú ná nó cothrom le 1.4	Níos lú ná nó cothrom le 1.8	Níos lú ná nó cothrom le 2.8
Tarchur In aice leis Leithlisiú	dB	Níos mó ná nó cothrom le 30
Tarchur Leithlisiú neamh-in aice láimhe	dB	Níos mó ná nó cothrom le 45
Caillteanas ar ais	dB	Níos mó ná nó cothrom le 45
Directivity	dB	Níos mó ná nó cothrom le 50
RippleName	dB	Níos lú ná nó cothrom le 0.5

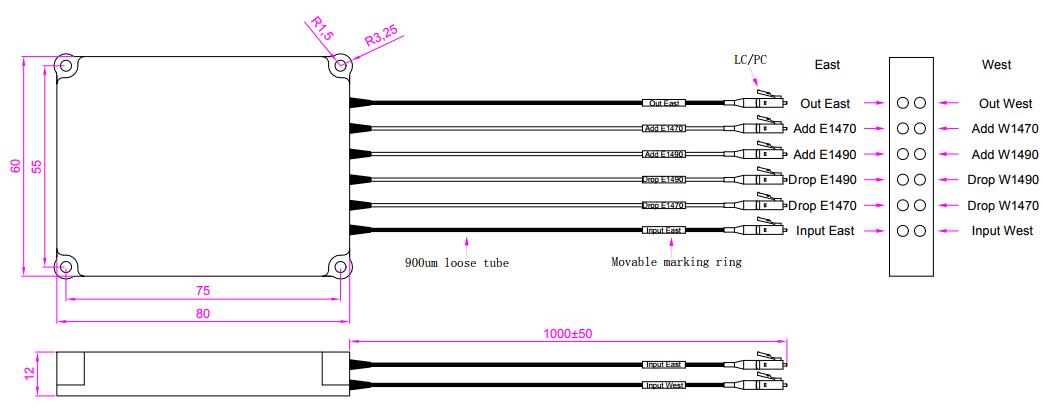

Toise an phacáiste	mm	L120xW80xH18,L120xW80xH10,L100xW80xH10MINI:L100xW45xH10,L80xW60xH12
Teocht stórála	céime	-40~+85
Teocht oibriúcháin	céime	-10~+75
Cineál snáithín		Feadán scaoilte 900um (nó a shaincheapadh)
Cineál nascóirí		LC/PC(nó a shaincheapadh)

Paraiméadair Feidhmíochta den Scoth (córais WDM le caillteanas íseal agus aonrú ard)

Caillteanas Ionsáigh Íochtarach

Déanann caillteanas isteach níos ísle modúl CWDM OADM
tá maolú comhartha níos ísle i bhfeidhm, mar sin
ag laghdú riachtanas cumhachta tarchuradóra comhartha.

Leithlisiú níos airde

Cuireann an luach leithlisithe níos airde ar chumas aonrú comhartha leordhóthanach
le linn tarchur ilchomhartha sa mhodúl CWDM OADM,
cosc a chur go héifeachtach ar crosstalk idir comharthaí agus
is cúis le saobhadh an chomhartha tarchurtha.

Teicneolaíocht Táirgeadh Lánfhásta

Tá modúl CWDM OADM FOCC tar éis aibíochta
teicneolaíocht táirgthe, feidhmíocht chobhsaí agus iontaofa,
a thacaíonn leis an obair sa timpeallacht chrua de - 40 ~+85 céim ,
agus cinntíonn sé tarchur cobhsaí comharthaí.

Comhlíonadh Caighdeáin Idirnáisiúnta

Cloíonn modúl CWDM OADM FOCC le RoHS, Sásaíonn TelcordiaGR-1209 agus GR-1221.

CWDM OADM Module5

Incheaptha

Tá éagsúlacht méideanna pacáiste agus roghanna tonnfhad ag modúl CWDM OADM FOCC. Féadann sé freisin líon na gcainéal, modhanna tarchurtha aon-bhealach nó dhá bhealach a shaincheapadh de réir riachtanais an chustaiméara.

Tá méideanna pacáiste roghnach

Tá struchtúr cosán optúil roghnach; Inoiriúnaithe

Mód Tarchuir Déthreo Snáithín Aonair
Buail OADM aontreo/Cuir an tonnfhad céanna leis

Mód Tarchuir Déthreo Snáithín Aonair
Buail aon-bhealach OADM/Cuir tonnfhad difriúil leis

Mód Tarchurtha Déthreo Snáithín Dual
Buail OADM dhá bhealach/Cuir an tonnfhad céanna leis

Mód Tarchurtha Déthreo Snáithín Dual
Buail OADM dhá bhealach/Cuir tonnfhad difriúil leis

Iarratas

Tá tréithe caillteanas isteach íseal ag táirgí modúl CWDM OADM, aonrú ard chainéil, cobhsaíocht agus iontaofacht ard comhshaoil, agus tacaíonn siad le córais tarchurtha aonair agus dhá bhealach; Is féidir le OADM comharthaí WDM a uaslódáil agus a íoslódáil gan comhshó fhótaileictreach, agus tá sé ar cheann de na príomhnóid i líonra optúil WDM. Is féidir le húsáid OADM a líonra a dhéanamh solúbtha, éasca a scála a uasghrádú agus a leathnú, agus úsáidtear go forleathan é i LAN, MAN, agus réimsí eile.
