Bunúsacha an Chónascaire snáthoptaice (Cuid 1)

Is gléasanna éighníomhacha ginearálta iad na nascóirí snáthoptaice. Is féidir nascóirí den chineál céanna a chomhcheangal agus a athúsáid arís agus arís eile, agus is gnách go mbíonn an caillteanas breise mar thoradh air níos lú ná 0.2dB. D’fhéadfadh go gcreidfeadh daoine nach bhfuil cur amach acu ar snáthoptaice go n-úsáideann modúil GBIC agus SFP an cónascaire snáthoptaice céanna, ach tá sé seo mícheart. Úsáideann modúil SFP nascóirí snáthoptaice LC, agus úsáideann modúil GBIC nascóirí snáthoptaice SC. Anseo thíos, tabharfaimid míniú mionsonraithe ar chónaisc snáthoptaice éagsúla a úsáidtear i líonraí cumarsáide, agus taispeánfaimid roinnt nascóirí nach mbíonn chomh coitianta leo.

PC/UPC/APC Fiber Cross-Rannóg

Ba cheart an trasghearradh de nascóirí snáthoptaice a rangú mar PC, UPC, agus APC. Ina measc, tá aghaidheanna deiridh micreasféar snáthoptaice ag PC agus UPC atá comhthreomhar le aghaidh deiridh an chomhlachta ceirmeach, agus tá aghaidheanna deiridh micreasféar snáthoptaice ag APC atá ag uillinn 8 céim le aghaidh deiridh an chomhlachta ceirmeach.

Sa saol laethúil, is minic a bhíonn mearbhall orainn faoi iarratais na gcustaiméirí ar cordaí paiste snáthoptaice PC/UPC/APC. Go simplí, is féidir cordaí paiste PC a thuiscint mar cordaí paiste grád líonra, agus is cordaí paiste grádaithe iad cordaí paiste UPC/APC. Tá an difríocht i ceardaíocht a gceann cónascaire agus an caillteanas corda paiste; Tá cordaí paiste UPC/APC déanta go mín agus tá caillteanas íseal acu.

Tagraíonn PC do theagmháil fhisiciúil. Fiú amháin i measc nascóirí teagmhála fisiceacha, bunaithe ar a gcaillteanas tuairisceáin, déantar iad a chatagóiriú i PC, SPC, UPC, agus APC. Seasann SPC do theagmháil fhisiciúil shármhaith, agus UPC do theagmháil ultrafhisiciúil. Is iad na caighdeáin tionscail maidir le caillteanais tuairisceáin do PC, SPC, agus UPC ná -35dB, -40dB, agus -50dB, faoi seach (tagraíonn caillteanas tuairisceáin don chéatadán solais a léirítear ag aghaidh deiridh an chónascaire; tá caillteanas tuairisceáin níos ísle níos fearr, cé go bhfuil luach níos airde níos fearr freisin, gan aird a thabhairt ar an gcomhartha diúltach). Níor cheart nascóirí éagsúla a mheascadh i bprionsabal. Mar sin féin, tá aghaidheanna deireadh snáithíní PC, SPC, agus UPC uile cothrom; luíonn an difríocht sa chaighdeán meilt. Dá bhrí sin, ní dócha go ndéanfaidh meascadh chónaisc PC, SPC, agus UPC damáiste fisiciúil buan.

Tá APC go hiomlán difriúil. Tá a aghaidh deiridh meilte ag uillinn 8-céim chun frithchaitheamh a laghdú, agus is é -60dB a chaillteanas caighdeánach don tionscal. Ní féidir nascóirí APC a nascadh ach le nascóirí APC eile. Toisc go bhfuil struchtúr chónaisc APC go hiomlán difriúil ó struchtúr chónaisc PC, déanfaidh nascadh an dá chineál nascóirí seo le flanges damáiste d'aghaidh deireadh snáithíní an chónascaire. Is é an modh chun APC a nascadh le PC ná téad paiste snáthoptaice PC le APC a úsáid. Ba chóir a thabhairt faoi deara freisin go bhfuil nascóirí APC glas de ghnáth (cé nach bhfuil snáithíní buí ach snáithíní aon-mhodh), agus tá tilt aghaidh an deireadh snáithíní le feiceáil don tsúil naked.

Cónaisc snáthoptaice

Is féidir nascóirí snáthoptaice a rangú ar bhealaí éagsúla. Bunaithe ar an meán tarchurtha, is féidir iad a roinnt ina nascóirí snáthoptaice aonmhód agus ilmhodha; bunaithe ar struchtúr, is féidir iad a chatagóiriú i FC, SC, ST, D4, DIN, Biconic, MU, LC, MT, agus cineálacha eile; bunaithe ar aghaidh deiridh bioráin an chónascaire, is féidir iad a roinnt ina FC, PC (UPC), agus APC; agus bunaithe ar líon na gcroíthe snáithíní, is féidir iad a rangú mar chroí-lárnach singil agus mar chroílár ilchroí.

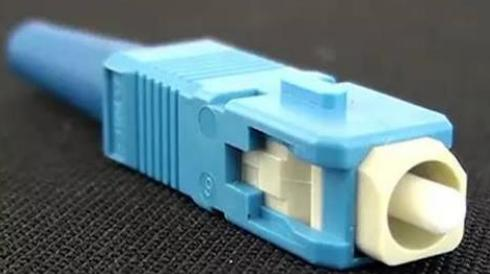

Ceanglóir snáthoptaice cineál SC

Is cónascaire snáthoptaice é seo arna fhorbairt ag NTT Corporation of Japan. Is cónascaire caighdeánach cearnach é le blaosc seachtrach dronuilleogach déanta as plaisteach innealtóireachta, ag tairiscint buntáistí cosúil le friotaíocht ard teochta agus friotaíocht ocsaídiúcháin.

Úsáideann an comhéadan optúil ar thaobh an trealaimh tarchurtha go ginearálta an cónascaire SC. Tá a toisí struchtúir muinchille bioráin agus cúplála díreach mar an gcéanna leis an gcineál FC.

Tá aghaidh deiridh an bhioráin snasta den chuid is mó ag baint úsáide as cineál PC nó APC; is cineál latch brú-tarraingthe é an modh ceangail, agus níl aon rothlú ag teastáil uaidh.

Tá na cónaisc seo saor, éasca le breiseán agus díphlugáil, tá luaineachtaí íseal caillteanais isteach acu, neart comhbhrúiteach ard, agus is féidir iad a shuiteáil ar ard-dlúis.

Ceanglóir snáthoptaice cineál ST

Úsáidtear go coitianta i bhfrámaí dáileadh snáthoptaice, tá an bhlaosc seachtrach cruinn agus is é an modh cheangail ná ceanglóir scriú.

Tá cónaisc ST agus SC dhá chineál de chónaisc snáthoptaice. Maidir le naisc 10Base-F, is gnách go mbíonn an cónascaire de chineál ST, agus i gcás 100Base-FX, is cineál SC den chuid is mó atá sa chónascaire. Tá croí cónascaire nochta ag an gcónascaire ST, agus tá croí cónascaire SC taobh istigh den chónascaire.

Ceanglóir cineál LC

D'fhorbair Bell Labs an nascóir cineál C agus úsáideann sé meicníocht laiste modúlach seac (RJ) atá éasca le húsáid.

Tá a bioráin agus a sleeves leath chomh mór leo siúd a úsáidtear i gcónaisc chaighdeánacha SC agus FC, ag tomhas 1.25mm.

Ligeann sé seo dlús cónascaire snáthoptaice méadaithe i frámaí dáileadh snáthoptaice.

Faoi láthair, tá nascóirí den chineál LC chun tosaigh i bhfeidhmchláir aonmhód SFF, agus tá a bhfeidhmchlár in fheidhmchláir ilmhóid ag fás go tapa freisin.

Ceanglóir snáthoptaice cineál FC

D'fhorbair NTT na Seapáine an cineál cónascaire seo ar dtús. Is giorrúchán é FC do Ferrule Connector, rud a léiríonn go n-úsáideann a atreisiú seachtrach muinchille miotail, a úsáidtear de ghnáth ar thaobh ODF. Tá níos mó timthriallta cúplála ag cónaisc miotail ná na cinn plaisteacha, agus is snáithe scriú é an modh cheangail. Bhain cónaisc luath-chineál FC úsáid as ferrules ceirmeacha do na calafoirt cúplála.

Tá struchtúr simplí ag an gcineál seo cónascaire, tá sé éasca a oibriú agus a mhonarú, ach tá an t-aghaidh deireadh snáithín íogair do dheannach agus seans maith go machnamh Fresnel, rud a fhágann go bhfuil sé deacair feidhmíocht caillteanais tuairisceáin a fheabhsú. Níos déanaí, feabhsaíodh an cineál cónascaire seo trí úsáid a bhaint as ferrules le aghaidh deiridh cúplála sféarúil (PC), agus níor tháinig aon athrú ar an struchtúr seachtrach, rud a d'fhág feabhas suntasach ar fheidhmíocht caillteanais isteach agus caillteanais tuairisceáin.

MT-Ceanglóir den chineál RJ

Tháinig an nascóir MT-RJ ón nascóir MT arna fhorbairt ag NTT. Tá an mheicníocht latching chéanna aige leis an gcónascaire RJ-45 LAN agus ailíníonn sé an snáithín optúil trí úsáid a bhaint as bioráin treorach atá suite ar an dá thaobh de muinchille beag. Chun nascadh le trasghlacadóirí optúla a éascú, tá socrú snáithíní optúla dé-chroílár (spásáil 0.75mm) ag aghaidh deiridh an chónascaire. Is nascóir snáthoptaice ard-dlúis den chéad ghlúin eile é a úsáidtear go príomha chun sonraí a tharchur.
